Características:

  • Datación: 1890 - 1920

Info:


🎛️ Reóstato cilíndrico de laboratorio (año 1948) — NO es un receptor de galena
Europa / EE. UU., ca. 1935–1950
Materiales: Núcleo cilíndrico aislado, hilo resistivo esmaltado, soportes de madera, contactos metálicos
Medidas: 18,5 × 13,5 × 10,7 cm
📌 Identificación de la pieza

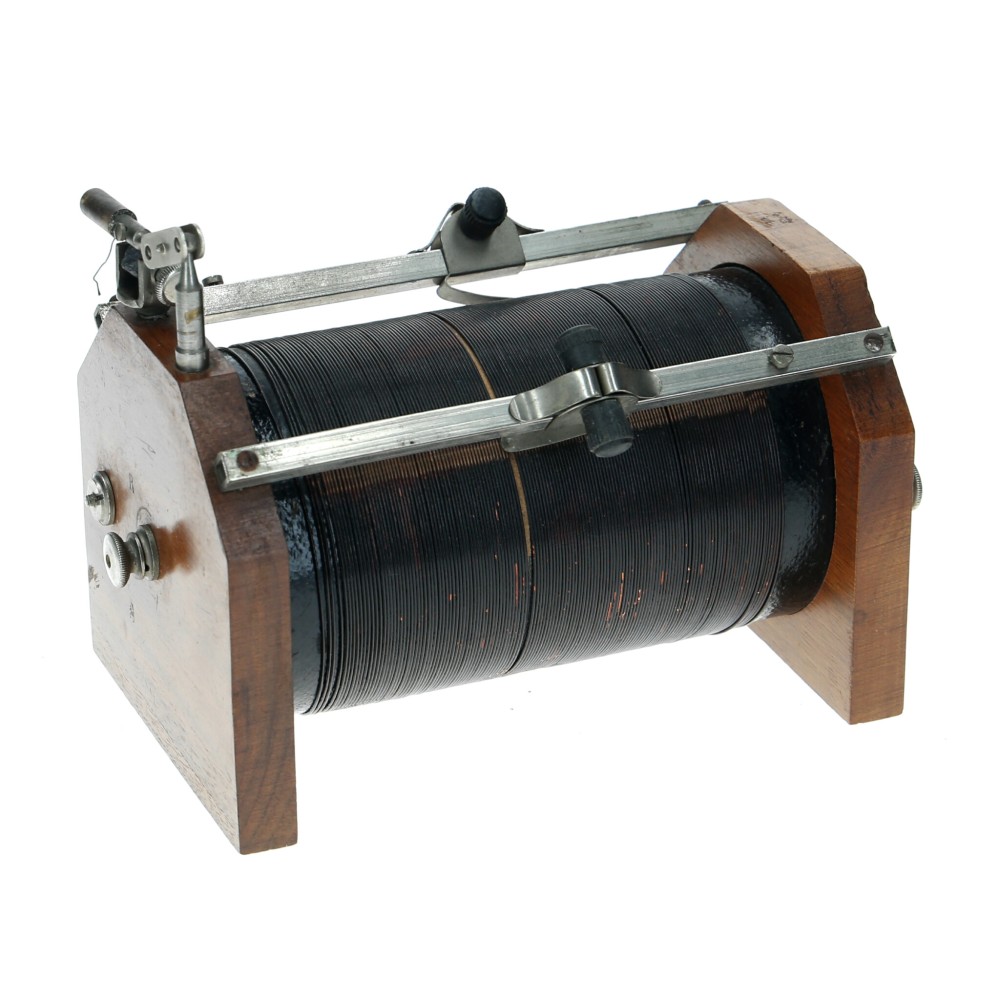

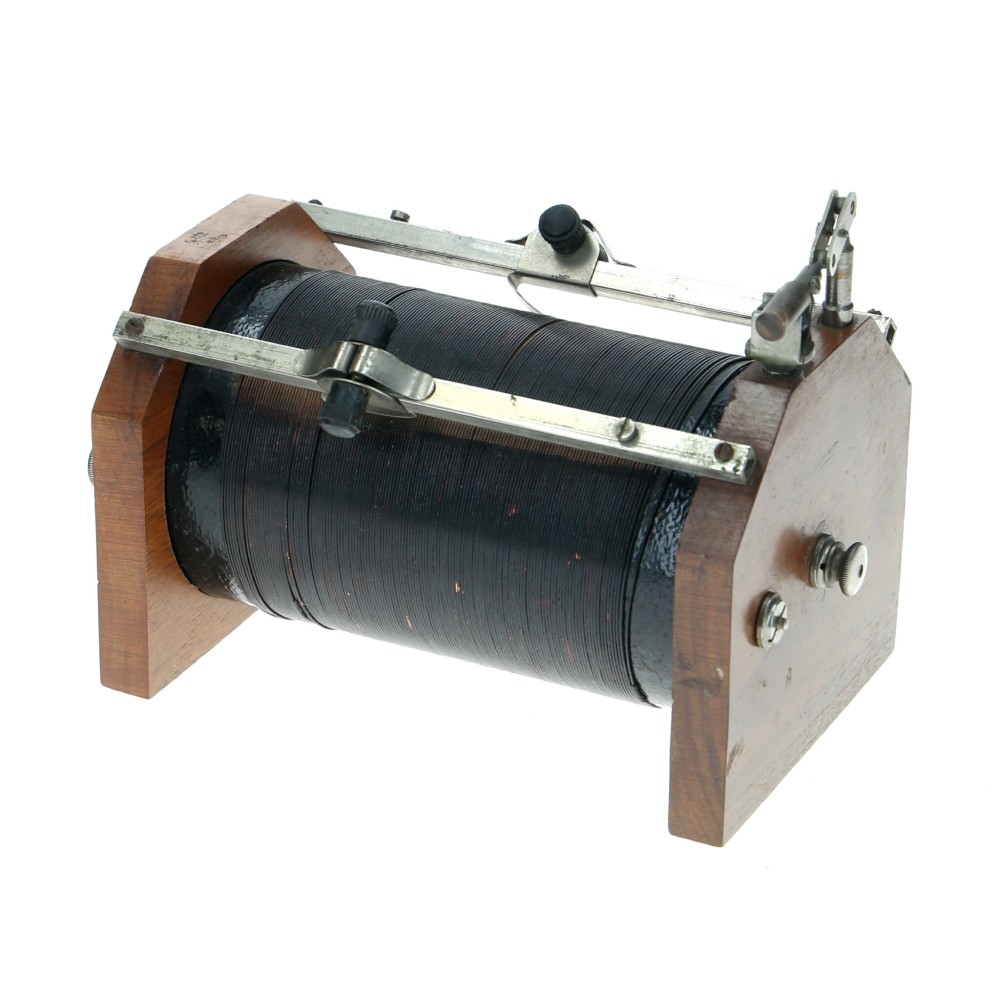

El objeto mostrado no es un receptor de radio de galena, sino un reóstato cilíndrico de laboratorio o resistencia variable de tipo solenoidal
Estos dispositivos se utilizaban en:
  • Laboratorios escolares,
  • Escuelas técnicas,
  • Prácticas de electricidad,
  • Montaje experimental de circuitos,
  • Regulación de corriente en pequeñas cargas.

La función del aparato es variar la resistencia eléctrica desplazando un cursor metálico a lo largo de un devanado de hilo resistivo.
El soporte es característico de instrumentos didácticos de mediados del siglo XX.


🖼️ Descripción técnica

🔹 Núcleo y bobinado

  • Cilindro recubierto de hilo resistivo esmaltado (Nichrome, Constantán o similar).
  • Barnizado en negro para protección térmica e identificación.

🔹 Contacto móvil (cursor)

  • Barra metálica con patín deslizante que toca el hilo resistivo.
  • Ajuste mediante tornillos y pomos de baquelita o ebonita.

🔹 Soportes laterales

  • Madera dura barnizada, con terminales metálicos para conexión mediante cables.
  • Estructura muy típica de laboratorios educativos de 1930–1950.

🔹 Aislación

  • Tornillería y pasamuros diseñados para aislar el devanado del usuario.
  • Base ligeramente elevada para evitar calentamiento directo sobre superficies.


🕰️ Contexto histórico

Entre 1920 y 1950 los reóstatos cilíndricos eran:

  • La herramienta estándar en clases de física y electricidad,
  • Fabricados por casas como E. Leybold, Hartmann & Braun, Metrawatt, Griffin & George, entre otras,
  • Utilizados para demostrar la ley de Ohm, circuitos en serie/paralelo, pérdidas por Joule, regulación de intensidad en bombillas y motores pequeños.

Su diseño es heredero directo de los reóstatos victorianos, pero simplificado para enseñanza masiva durante la posguerra.





Referencia: #34352
