1. Identificación: El Reloj del Proceso
Estamos ante un Timer (Temporizador) de montaje en panel, fabricado por la marca FIBER (una marca clásica europea de componentes de control), fechado probablemente en abril de 1977.

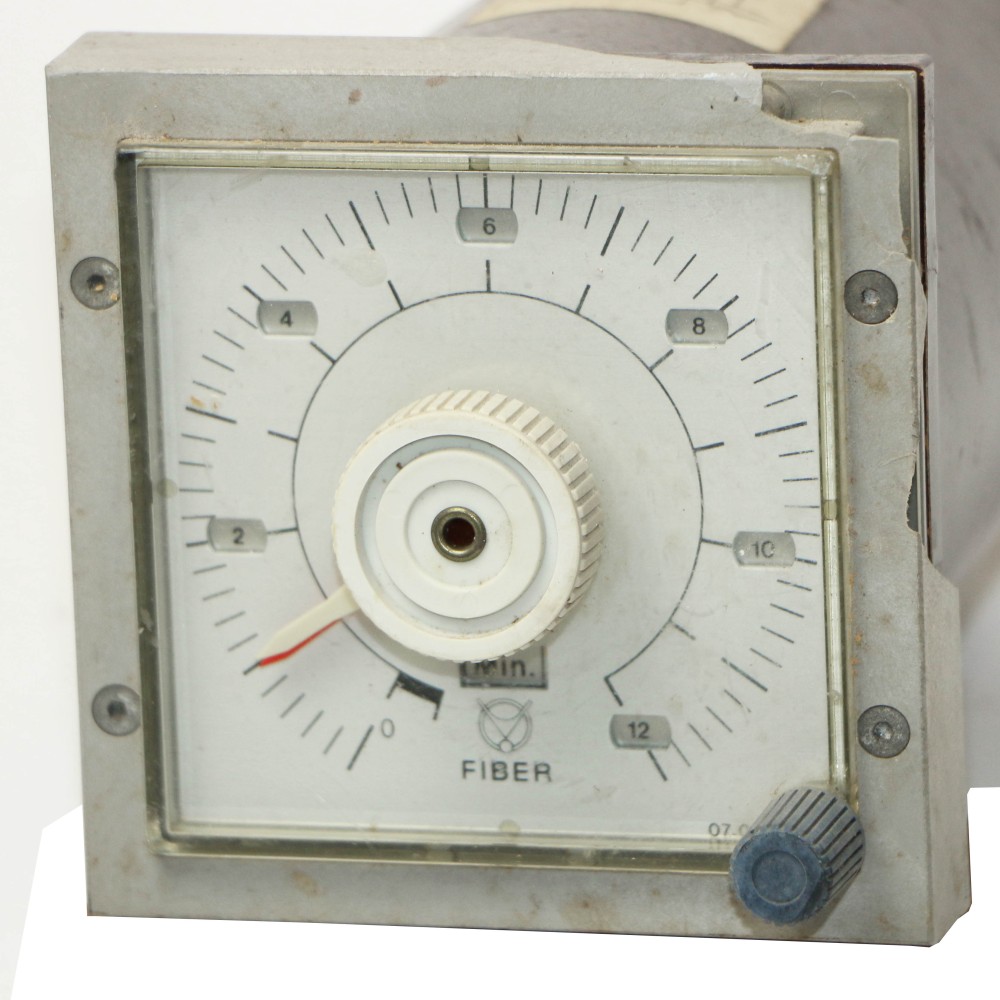

- La Función: La esfera graduada va del 0 al 12 y tiene una pequeña ventana que indica "min.".
- Es un temporizador de 0 a 12 minutos. El operario giraba la rueda central blanca para fijar el tiempo deseado, o bien el dispositivo contaba ese tiempo al recibir una señal eléctrica.
- Especificaciones Técnicas: La etiqueta lateral es muy detallada:
- Modelo: Type T17-5-12-02.
- Voltaje: 220V ~ 50/60 Hz (Estándar europeo).
- Capacidad de Carga: Aguanta hasta 10 Amperios, lo que significa que podía encender directamente motores potentes o bancos de luces sin necesidad de relés externos.
- Fecha: Vemos el código "4.77" estampado abajo a la derecha de la etiqueta, lo que confirma su fabricación en 1977.

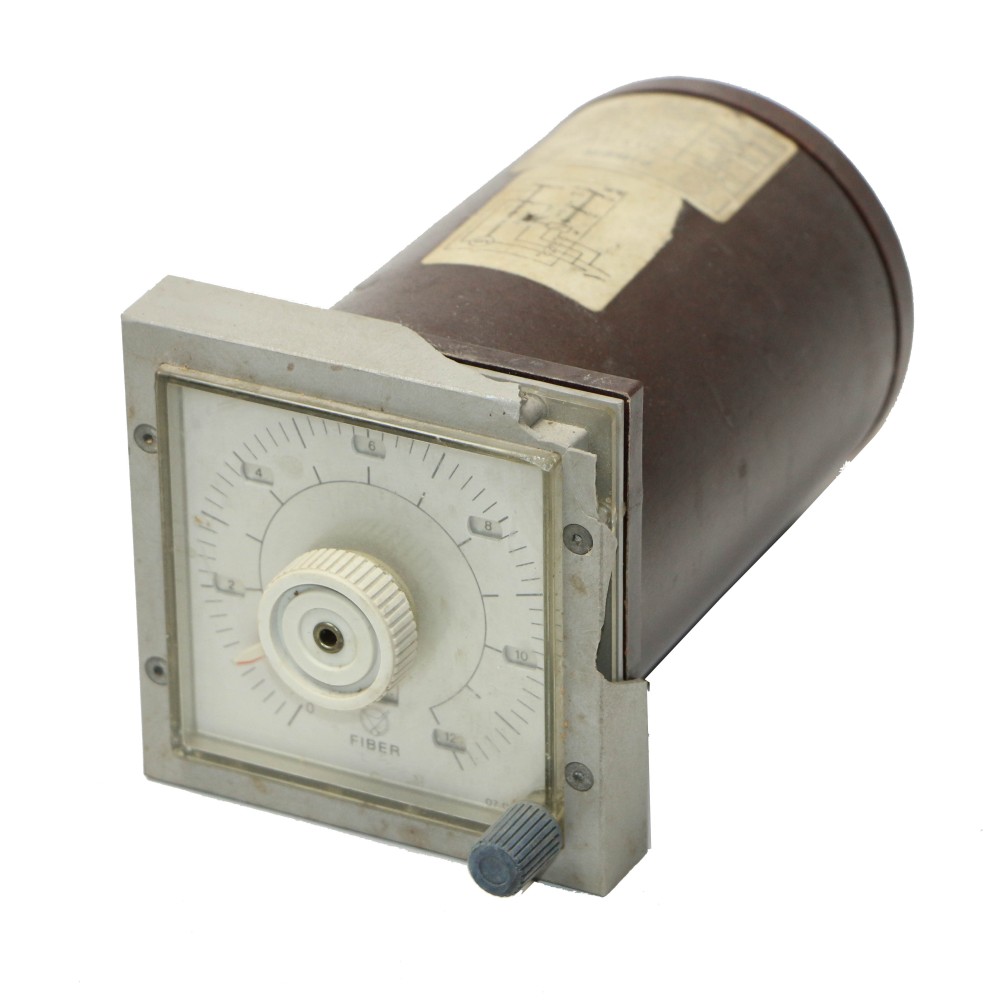

- Diseño: Cuerpo cilíndrico de baquelita o plástico marrón (típico de componentes eléctricos vintage) con un bisel frontal cuadrado gris para empotrar en un cuadro de mandos.

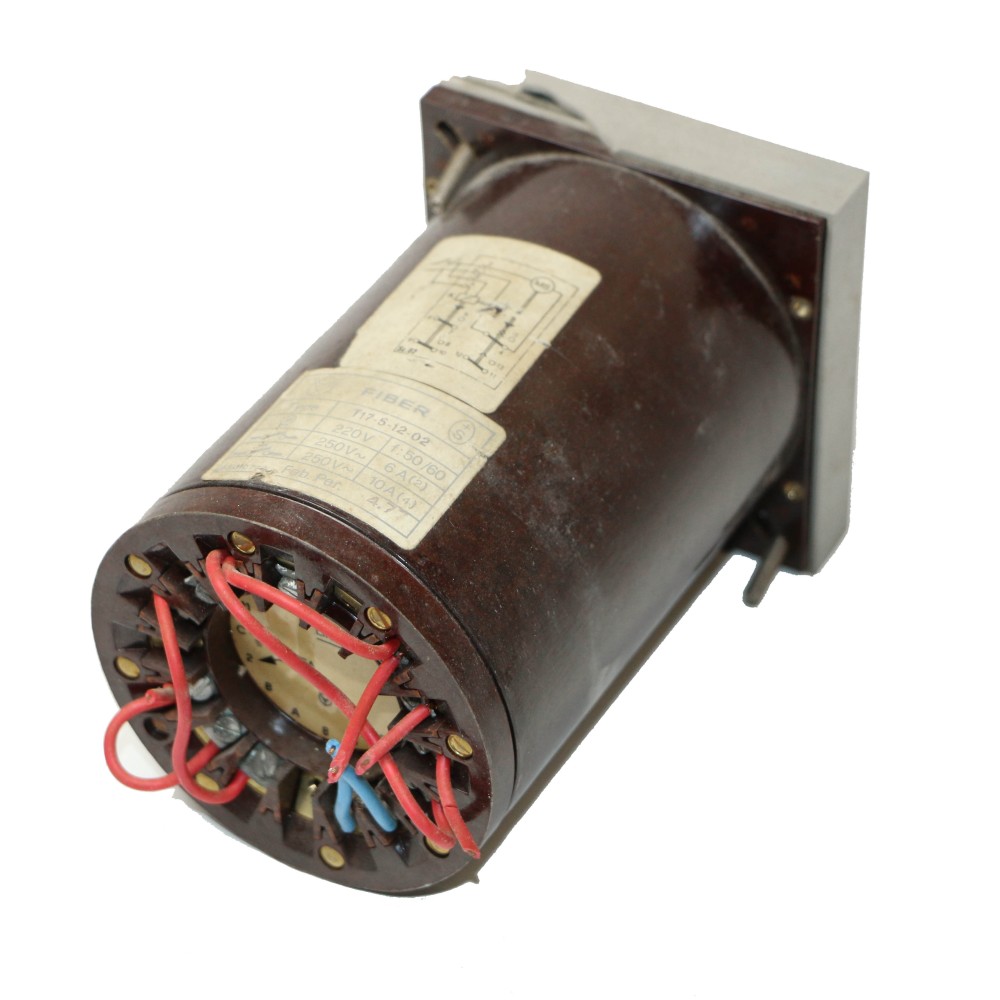

- Conexiones: En la parte trasera vemos un complejo cableado rojo conectado a los terminales. Esto es un relé electromecánico: un pequeño motor síncrono interno mueve los engranajes hasta que se cumple el tiempo y "clic", cambia los interruptores.
2. Estado de Conservación
Basado en las imágenes image_be0dfb.png, image_be0ddf.png y image_be0dc4.png:
- Estética: Estado Industrial/Usado.
- El bisel gris frontal tiene una rotura/lasca evidente en el borde derecho. Esto es un daño estético notable.
- La esfera blanca tiene algo de suciedad pero es legible.
- Mecánica: La perilla central parece intacta.
- Integridad: Conserva el cableado trasero cortado, lo que indica que fue "rescatado" de un panel desguazado.
Referencia: #40540
