- Datación: 1924
- Made in:
Denominación: Gramófono pictográfico infantil
Modelo: Edison-Bell Pictogram
Fabricante: Edison-Bell Company Ltd.
Lugar de origen: Estados Unidos (posiblemente producido o ensamblado en Reino Unido para el mercado europeo)
Fecha aproximada: ca. 1924
Medidas: 35 × 33 × 26 cm
Materiales:
- Caja de madera barnizada (principalmente roble).
- Mecanismos internos de acero y bronce.
- Ilustraciones impresas sobre papel y cartón litografiado.
🧭 Contexto histórico
El Edison-Bell Pictogram Gramophone constituye un invento pionero dentro de los intentos por combinar imagen en movimiento y sonido sincronizado, décadas antes del auge del cine sonoro y de los proyectores domésticos.
Fabricado hacia 1924, este dispositivo fue ideado como juguete educativo y aparato de entretenimiento familiar, especialmente para niños.
Durante la reproducción del disco (de 6 pulgadas), una banda ilustrada situada tras una pequeña ventana se desplazaba automáticamente, mostrando escenas animadas o secuenciales del cuento que se narraba en el disco.
La sincronización se lograba de manera mecánica: un sistema de poleas y engranajes hacía girar el rollo de imágenes por fricción con el plato giradiscos.
La empresa Edison-Bell, conocida por la fabricación de discos fonográficos y gramófonos desde finales del siglo XIX, fue una de las primeras en experimentar con la unión de imagen, narración y música como forma de entretenimiento interactivo.
Estos modelos son sumamente raros y apreciados hoy por historiadores y coleccionistas, al representar una etapa temprana del “cine doméstico” y del entretenimiento multimedia.

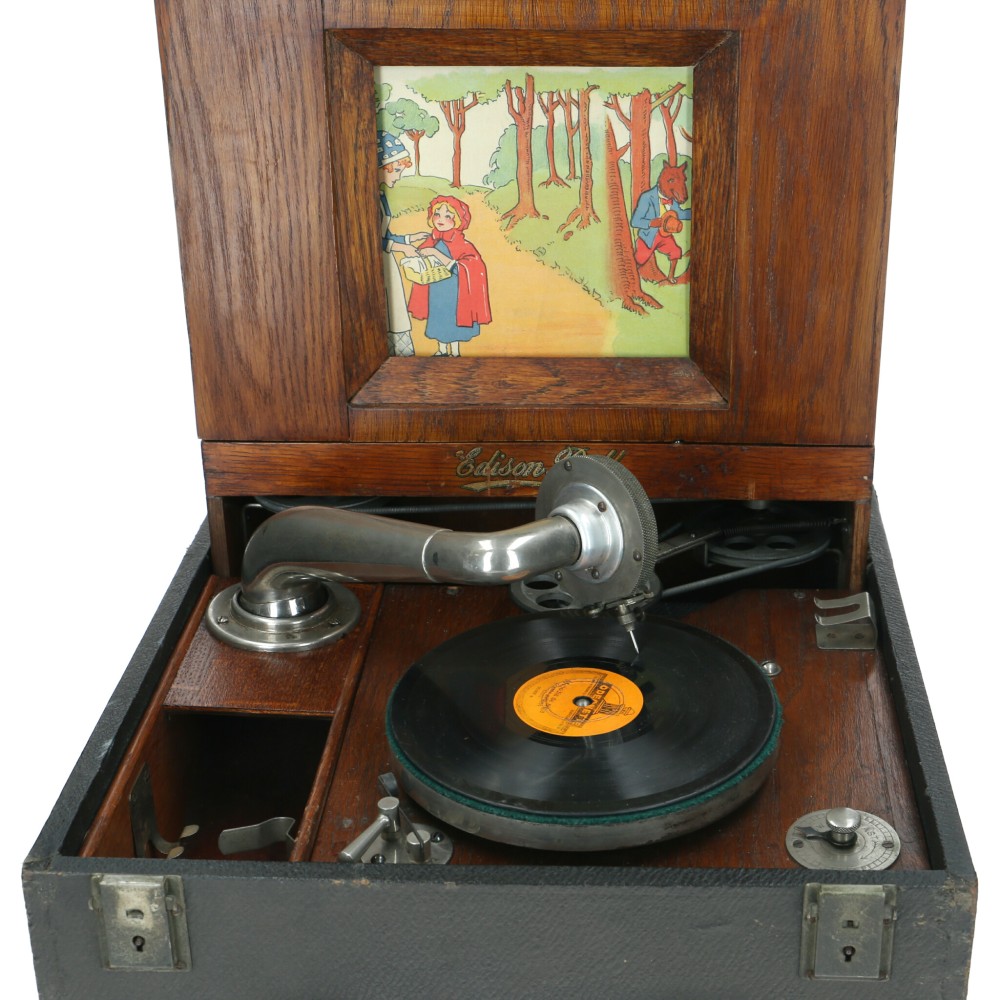

🧩 Descripción museográfica

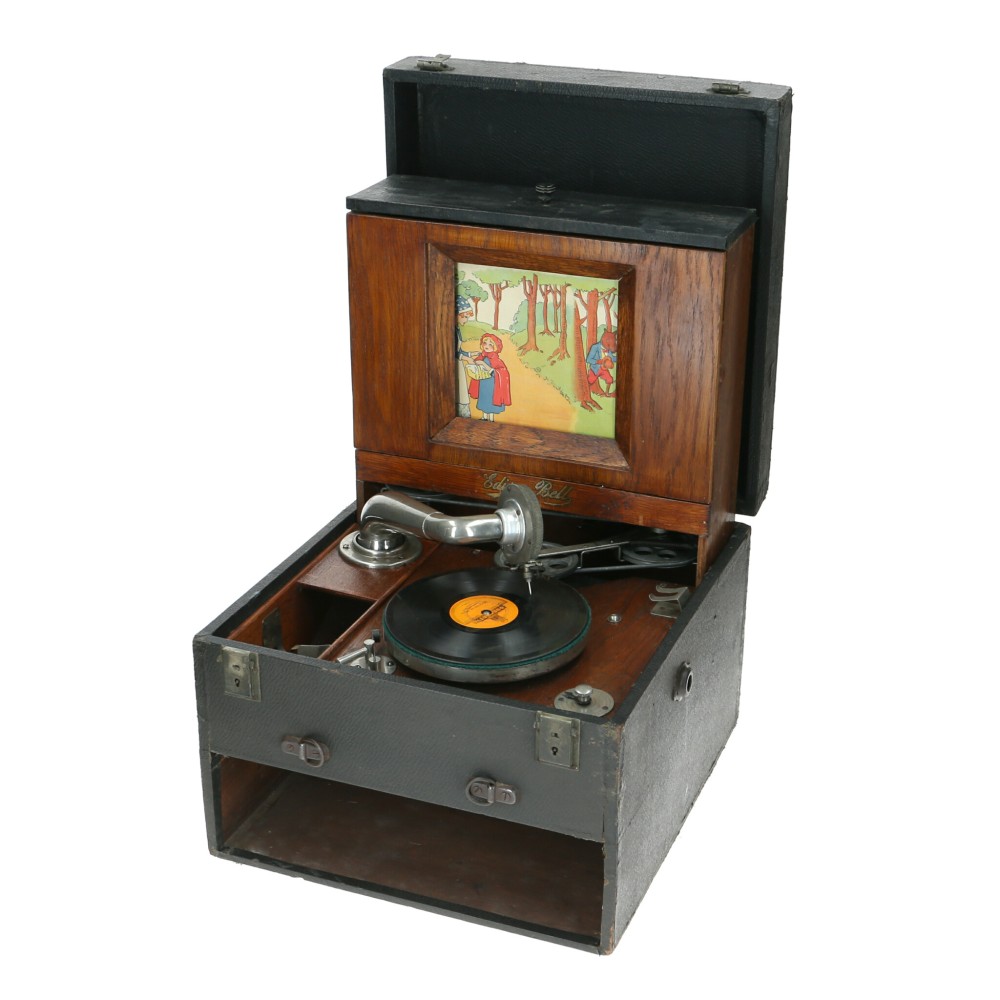

- Estructura de caja rectangular, con bisagra superior para apertura del compartimento del rollo ilustrado.

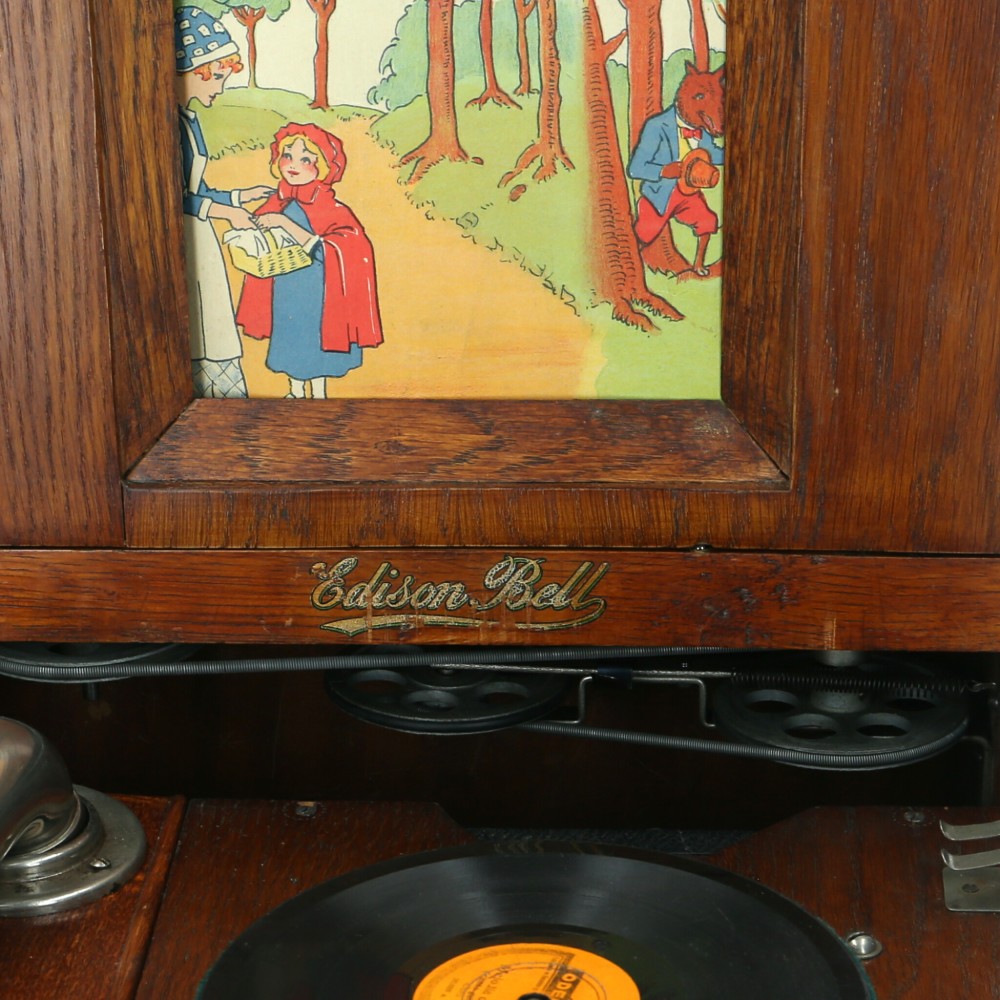

- En la parte superior, ventana frontal con marco de madera, donde se proyecta la escena ilustrada (en este caso, “Caperucita Roja”).
- Plato giradiscos de acero sobre base de madera, accionado por manivela lateral.
- Brazo fonográfico metálico cromado, con cabeza y aguja para discos de 6 pulgadas (78 rpm).
- Mecanismo de rodillos y poleas conectado internamente para mover el rollo de ilustraciones mientras suena el disco.
- Espacio interior de almacenamiento bajo el plato, destinado a guardar los rollos ilustrados cuando no se usaban.
- Marca grabada en el frente: Edison-Bell.
Referencia: #34192
