- Datación: 1910
- Made in:
Denominación: Generador de gas de carburo (acetileno) con manómetro
Fabricante: No identificado (modelo francés o alemán, posiblemente E. Mazo o Ducretet & Lejeune)
Origen: Europa (Francia o Alemania)
Época: ca. 1900–1915
Dimensiones: 27 × 16 × 23 cm aprox.
Materiales: Latón pulido, cobre y acero
Sistema: Generación de gas acetileno por reacción química de carburo de calcio con agua
⚙️ Descripción técnica
Este aparato producía gas acetileno (C₂H₂), utilizado como fuente de luz intensa en los primeros proyectores y linternas de proyección científica o educativa.
Principio de funcionamiento:
- El depósito principal se llenaba con agua.
- El carburo de calcio se colocaba en una cámara separada o cápsula (habitualmente en la parte inferior o lateral).
- Al entrar en contacto el agua con el carburo, se liberaba gas acetileno.
- Este gas se acumulaba en el depósito y era conducido por tubos de salida hacia el quemador o lámpara de proyección.
- El manómetro superior permitía controlar la presión interna del gas, evitando sobrecargas o explosiones.
- Las válvulas laterales regulaban el flujo de gas hacia el quemador.

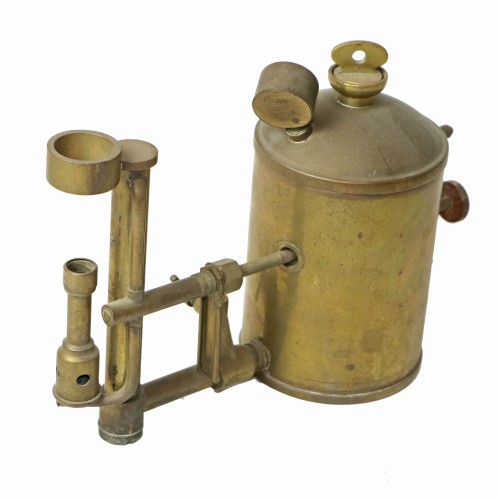

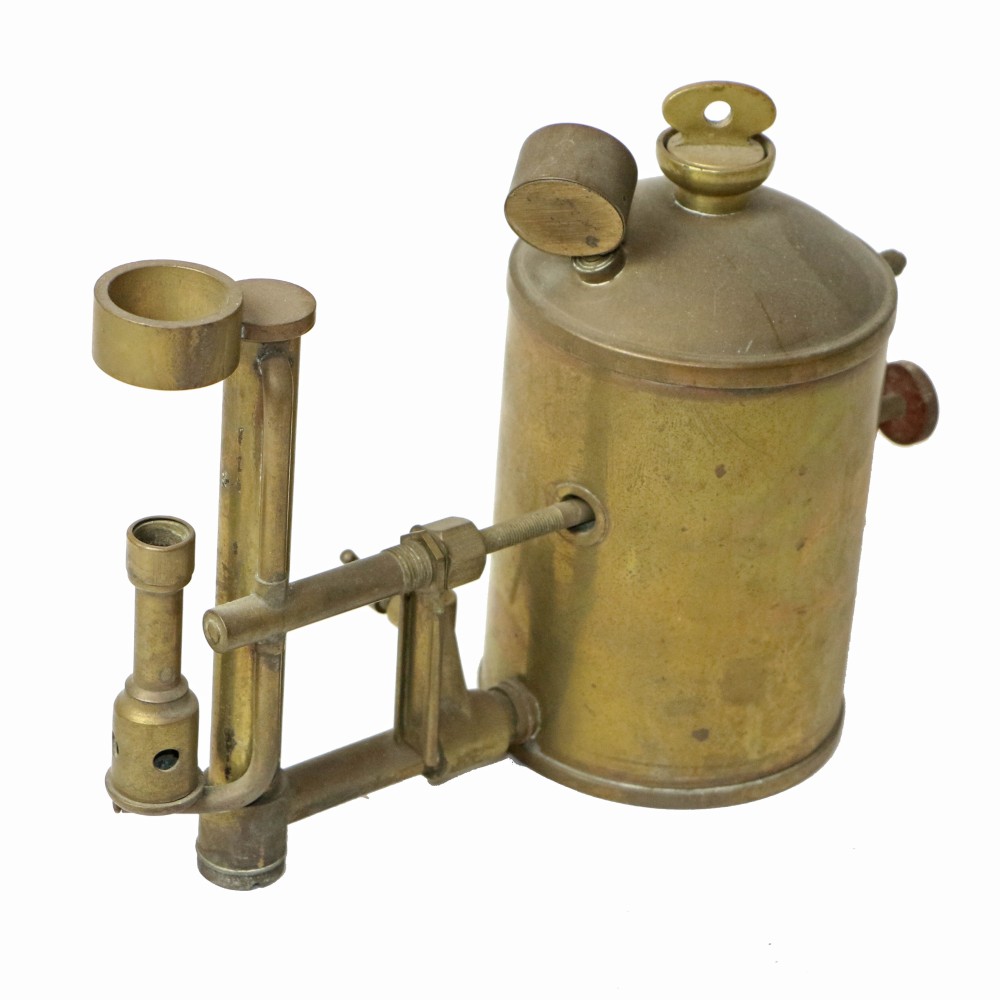

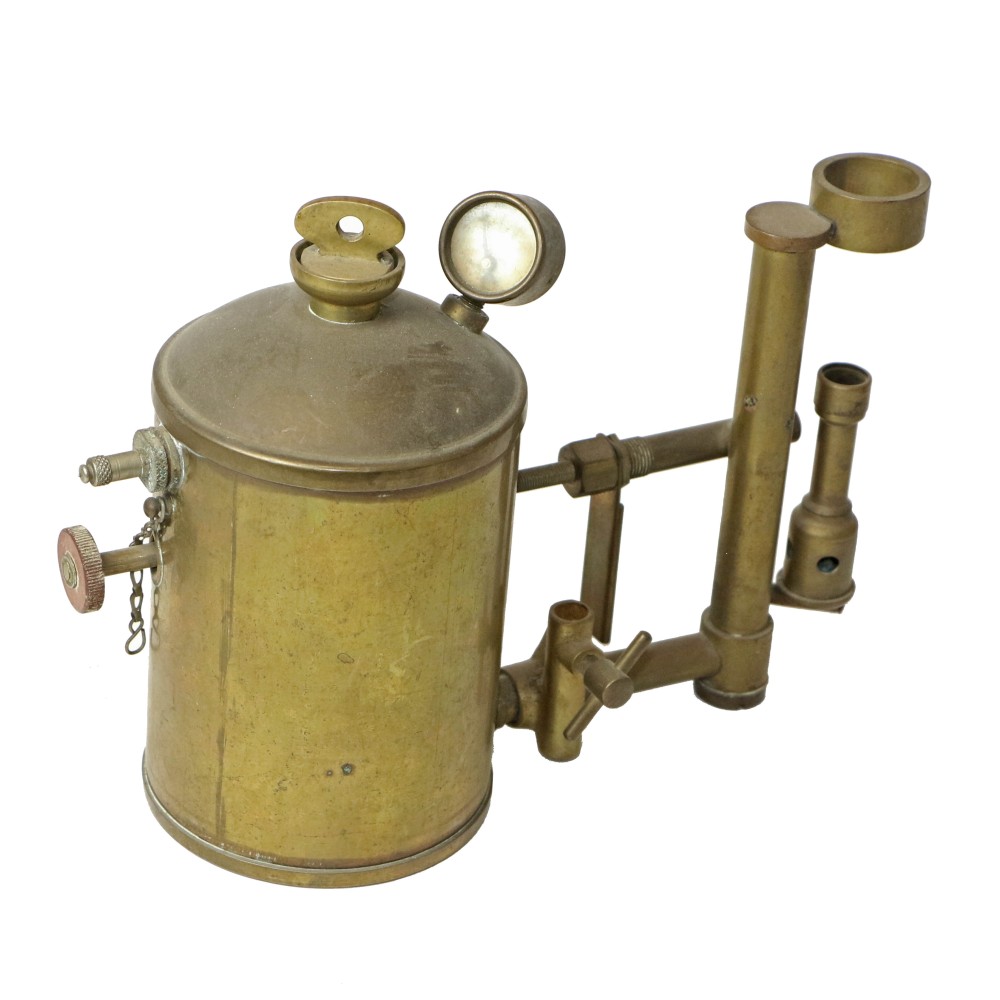

Elementos constructivos visibles:
- Cilindro principal de latón con tapa superior y válvula de llenado.

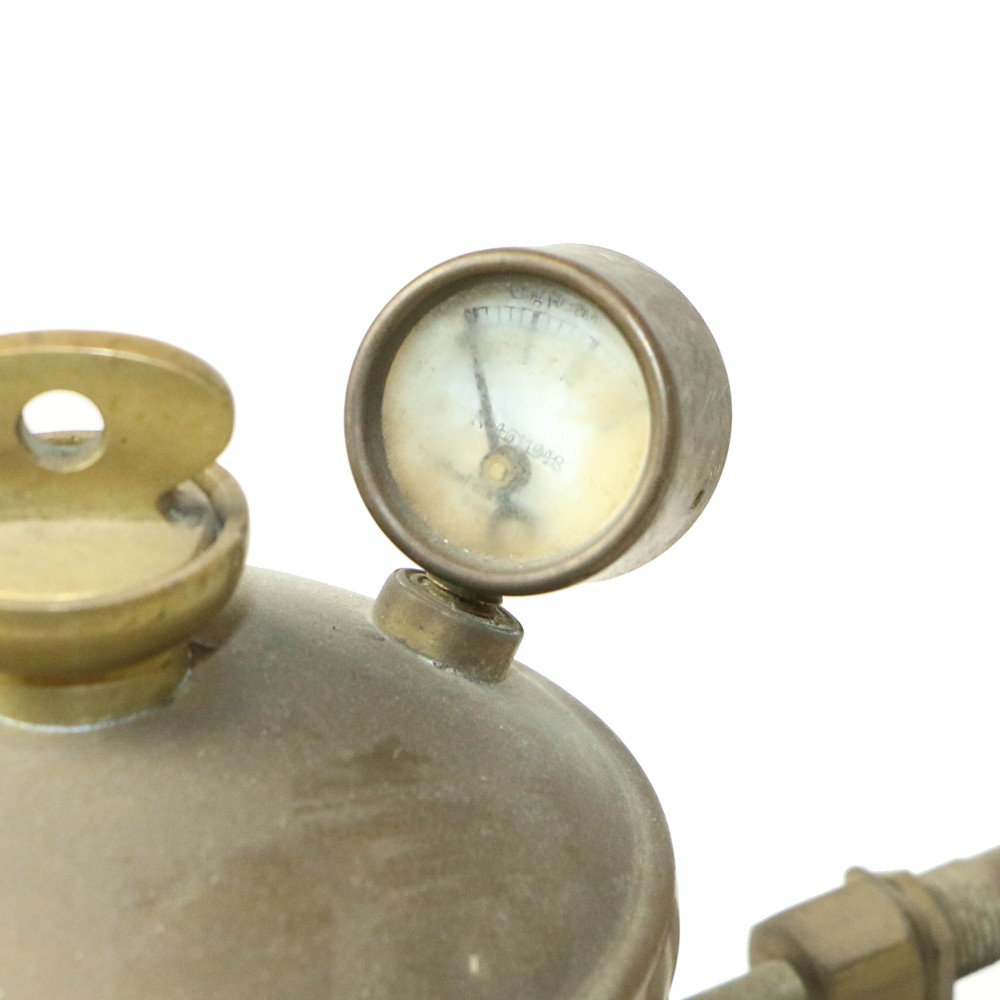

- Manómetro de presión en la parte superior (marcado hasta 1,5 atm aprox.).
- Tuberías dobles de conducción con válvulas de aguja y llaves de control.
- Cámara lateral o cazoleta donde se colocaba el carburo.
- Conectores roscados para mangueras de gas o acoplamientos a quemadores.
El diseño compacto y portátil de este modelo lo hacía ideal para proyecciones domésticas o itinerantes.
🕰️ Contexto histórico
Entre 1895 y 1915, el gas acetileno se convirtió en una de las fuentes de luz más brillantes y prácticas para la proyección óptica, antes del uso masivo de la electricidad.
Los generadores de carburo como este fueron ampliamente empleados por fabricantes franceses como E. Mazo, Molteni, Ducretet, Gaumont y Pathé, así como por casas alemanas y británicas dedicadas a la instrumentación óptica.
Estos sistemas permitían alcanzar una luz blanca y estable, ideal para proyectar películas o transparencias en pantallas grandes.
El diseño con manómetro incorporado es típico de los modelos de alta gama, usados en proyección profesional y en demostraciones científicas.
Referencia: #38223
